如果按目的分類，微動開關屬于檢測用開關，但其中一部分也可以作為操作開關使用。微動開關的外形尺寸有大有小，產品規格豐富，應用對象的范圍也很廣。

01定義 NECA（日本電氣控制機器工業會）對微動開關的定義是“具備微小觸點間隔和速動機構，以規定動作和規定力進行開閉動作的觸點機構由外殼覆蓋，在其外部備有驅動桿、外形小巧的開關”。通俗地講，就是采用與操作時的速度無關，在特定操作位置瞬間切換觸點的機械式“速動機構”，以規定動作和規定力動作的小型開關。

02特點 ＜外形小巧、可開關大電流＞ 一般情況下，開關電路時觸點間會產生被稱作“電弧”的火花。電流越大越容易產生電弧，觸點切換速度越慢電弧持續的時間越長，電弧是導致觸點老化的主要原因。由于瞬間切換觸點的速動機構可以縮短電弧的持續時間，因此微動開關可以以小巧的外形開關大電流。 ＜高精度＞ 微動開關無論重復多少次ON/OFF，都能以幾乎相同的位置和相同的力切換觸點。這也是速度機構特有的性能。 <耐久性> 通過縮短電弧的持續時間，可以減輕觸點受到的損傷，提高開關的耐久性。 ＜觸感和聲音＞ 操作開關時，速動機構的動作會產生獨特的觸感，可以通過觸感及聲音來確認開關的操作。

03種類 外形尺寸可分為普通型、小型、超小型、極超小型四種（圖1）。普通型用于大型工業機械及設備，小型、超小型、極超小型則用于業務設備及家電、小型薄型民用設備。此外，根據耐環境性，還可分為采取了密封措施的密封型及普通型。

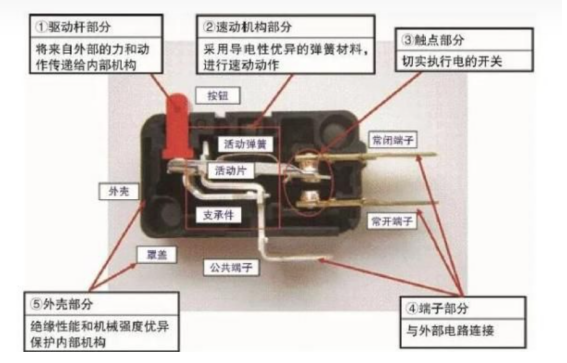

04構造 如圖2所示，微動開關由①驅動桿部分、②速動機構部分、③觸點部分、④端子部分、⑤外殼部分構成。

① 驅動桿部分

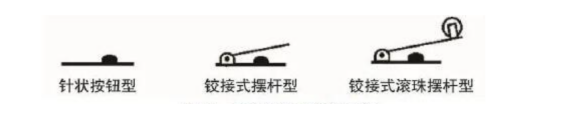

具有將從操作元件等外部受到的力及動作向內部機構傳遞的功能，可根據操作元件的形狀及動作使用不同的驅動桿。具有代表性的驅動桿形狀有針狀按鈕型、鉸接式擺桿型、鉸接式滾珠擺桿型（圖3）。

② 速動機構部分

速動機構由活動彈簧、活動片、公共端子、支承件等各部件構成。

③ 觸點部

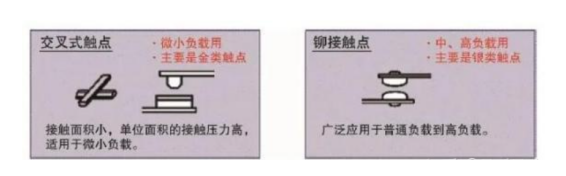

觸點部是微動開關的心臟部分，通過觸點進行電路的ON/OFF。根據ON/OFF的電壓及電流，采用不同的觸點材料及形狀。材料主要以金、銀及其合金以及金銀電鍍?yōu)橹鳌Ｐ螤钣薪徊媸接|點、鉚接觸點等（圖4）。

④ 端子部

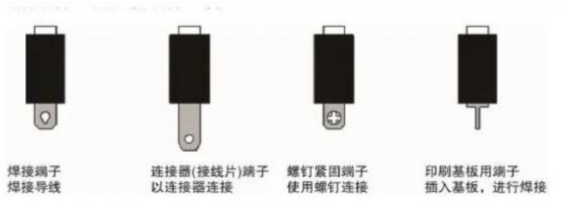

具有連接開關和外部電路的作用，根據連接方法，可以分為焊接端子、接線片端子、螺釘緊固端子、印刷基板用端子。（圖5）

⑤ 外殼部分

外殼部分的主要作用是保護觸點及速動機構。外殼材料大致分為可循環利用的熱塑性樹脂和不能循環利用的熱固性樹脂。一般使用熱塑性樹脂，但要求有機械強度、耐熱性及阻燃性的情況下，則使用熱固性樹脂外殼。

05主要應用示例

檢測用開關用途

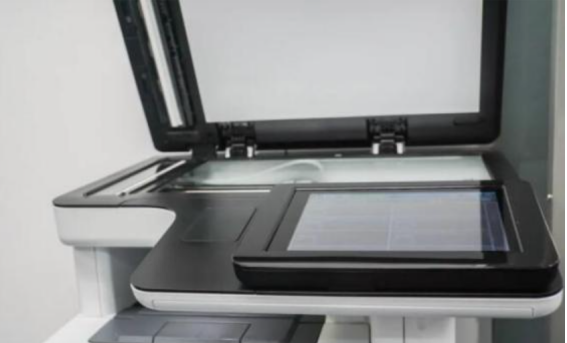

? 復印機門開關檢測、打印機蓋開關檢測

通過開關檢測門及機蓋是否正確關閉，確保機器正確、安全運行。

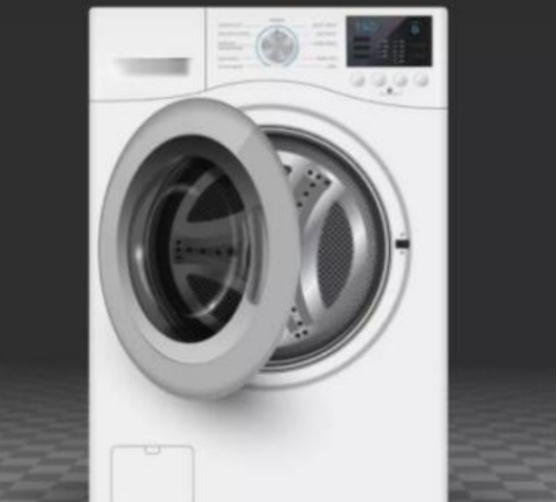

將形狀自由的驅動桿與小尺寸微動開關組合在一起，通過調整動作力及行程來準確檢測有限空間下門及機蓋的動作。 ? 洗碗機及洗衣機蓋、罩的開關檢測

通過開關檢測蓋、罩是否正確關閉，確保機器正確、安全運行。
開關除了安裝空間及動作力、行程，還具有防水性能，即使在有水的環境下也能正確檢測。

操作用開關的用途

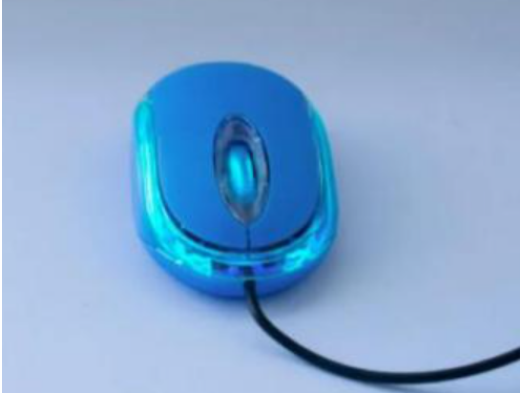

? 鼠標操作輸入

用于人操作開關向PC輸入的用途。

根據操作時的觸感（動作力、行程）、聲音及耐久性，選擇使用微動開關。
